20KW স্থির বর্তমান ইলেক্ট্রোম্যাগনেটিক হিটার- গ্লোবাল সরবরাহকারী

???????? ????? ?????????? ???? ???????? ????? ????? ??????????? ???? ?????????? ??? ?? 98 (?????????? ??????? ?

20KW স্থির বর্তমান ইলেক্ট্রোম্যাগনেটিক হিটার

এএনজে ডিজিটাল স্থির বর্তমান সিরিজ 20KW ইলেক্ট্রোম্যাগনেটিক হিটার আমাদের কোম্পানি বিশেষভাবে উত্তাপ অ্যাপ্লিকেশনের জন্য বিকশিত পণ্য, যা প্লাস্টিকের যন্ত

বৈশিষ্ট্যটি হল গ্রানেলাইজার, গলিত চুল্লি, বয়লার এবং অন্যান্য শিল্প উচ্চ দক্ষতা তাপের মধ্যে ব্যাপকভাবে ব্যবহৃত হয়, শক্তিশালী শক্তি সঞ্চয় প্রভাব রয়েছে, তা

20KW স্থির বর্তমান ইলেক্ট্রোম্যাগনেটিক হিটার আমাদের কোম্পানির তৃতীয় প্রজন্মের ডিএসপি ডিজিটাল প্রসেসিং প্ল্যাটফর্ম প্রযুক্তি, উন্মুক্ত অ্যাপ্লিকেশন কাঠামো

জাতীয় উচ্চ প্রযুক্তি এন্টারপ্রাইজ + ইকুয়েটি তালিকাভুক্ত কোম্পানি + 9 বছর পেশাদার উত্পাদন, এটি ইলেক্ট্রোম্যাগনেটিক তাপ র

পণ্য আকার চিত্র

20KW স্থির বর্তমান ইলেক্ট্রোম্যাগনেটিক হিটার মৌলিক পারফরম্যান্স প্যারামিটার

নাম	প্যারামিটার পারফরম্যান্স
রেটিং শক্তি	20KW
রেট করা বর্তমান	30A
রেটিং ভোল্টেজ ফ্রিকোয়েন্সি	AC 380V/50Hz
ভোল্টেজ উপযুক্ত, পরিসীমা উচিত	AC310-460V
পরিবেশের তাপমাত্রার সাথে সামঞ্জস্যপূর্ণ	-20℃~50℃
পরিবেশের আর্দ্রতা সামঞ্জস্যপূর্ণ	≤95%
শক্তি নিয়ন্ত্রণ পরিসীমা	10% -100% স্তরীয় নিয়ন্ত্রণ
তাপ রূপান্তর দক্ষতা	≥98%
কার্যকর শক্তি	≥85%
কাজের ফ্রিকোয়েন্সি	10-30KHz
প্রধান সার্কিট কাঠামো	সম্পূর্ণ সেতু সিরিয়াল অনুনাদ
কন্ট্রোল সিস্টেম	ডিজিটাল চিপ ডিএসপি নিয়ন্ত্রণ উচ্চ ফ্রিকোয়েন্সি সেন্সশন গরম
অ্যাপ্লিকেশন মোড	মুক্ত অ্যাপ্লিকেশন প্ল্যাটফর্ম
প্রদর্শক	প্রোগ্রামযোগ্য ডিজিটাল মনিটর
আরম্ভের সময়	〈3S
তাত্ক্ষণিক অতিরিক্ত সুরক্ষা সময়	≤2uS
পাওয়ার ওভারলোড সুরক্ষা	130% তাত্ক্ষণিক সুরক্ষা
নরম শুরু পদ্ধতি	সম্পূর্ণ বৈদ্যুতিক বিচ্ছিন্নতা নরম স্টার্ট গরম / বন্ধ মোড সহ
সমর্থন PID নিয়ন্ত্রণ শক্তি	0-5V ইনপুট ভোল্টেজ সনাক্ত করুন
0-150 ℃ লোড তাপমাত্রা সনাক্তকরণ সমর্থন	নির্ভুলতা ± 1 ℃
শীতল পদ্ধতি	বাধ্যতামূলক বায়ু শীতল, 3 120mm উচ্চ গতির DC ফ্যান গ্রহণ
ইনস্টলেশন পদ্ধতি	প্রাচীর
কয়েল পরামিতি	ইন্ডাক্টর পরিমাণ200-230uH(লাইন দৈর্ঘ্য38-39ডান-বাম)ক্রস সেকশন 32 মিমি 2 এর চেয়ে বেশি, বা দ্বৈত 162 মিমি 2 সমান্তরাল সংযুক্ত।
গরম দূরত্ব	25-30mm
জীবন	>50000H

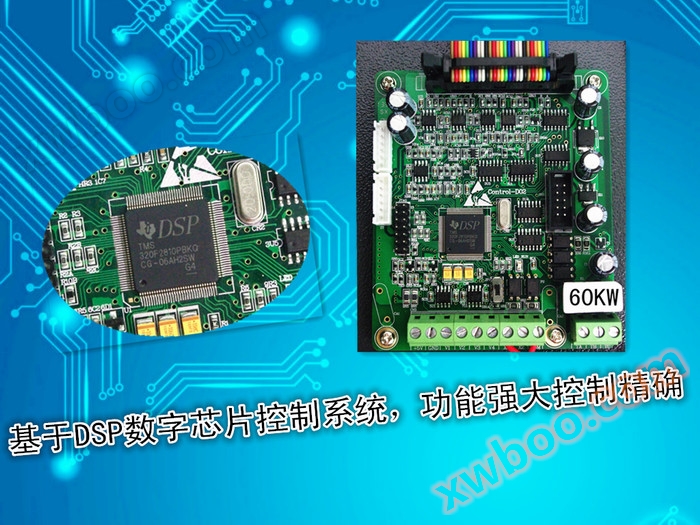

সেন্সর গরম TMS320F2810 ডিএসপি চিপ সংক্ষিপ্ত নির্দেশনা

ডিজিটাল সিগন্যাল প্রসেসর ডিএসপি চিপগুলি ব্যাপকভাবে যোগাযোগ, স্বয়ংক্রিয় নিয়ন্ত্রণ, মহাকাশ বিমান, সামরিক, চ

TMS320F2810 ডিএসপি চিপ নিম্নলিখিত প্রধান বৈশিষ্ট্য রয়েছে:

(1) একটি নির্দেশাবলী চক্রের মধ্যে একটি গুণ এবং একটি যোগ সম্পূর্ণ করা যেতে পারে;

(2) প্রোগ্রাম এবং ডেটা স্পেস পৃথক এবং একই সময়ে নির্দেশাবলী এবং ডেটা অ্যাক্সেস করতে পারে;

(3) চিপের মধ্যে দ্রুত র্যাম রয়েছে, যা সাধারণত দুটি র্যাম ব্লকে একই সময়ে পৃথক ডেটা বাসের মাধ্যমে অ্যাক্সেস করা যায়;

(4) কম খরচ বা কোন খরচ লুপ এবং জাম্পিং হার্ডওয়্যার সমর্থন;

(5) দ্রুত বিঘ্ন প্রক্রিয়াকরণ এবং হার্ডওয়্যার I / O সমর্থন;

(6) একাধিক হার্ডওয়্যার ঠিকানা জেনারেটর যা একক চক্রের মধ্যে কাজ করে;

(7) সমান্তরাল একাধিক অপারেশন সম্পাদন করতে পারেন;

(8) প্রবাহ লাইন অপারেশন সমর্থন করে, যাতে আঙুল, অনুবাদ এবং সম্পাদনের মতো অপারেশনগুলি ওভারল্যাপ করা যায়।

ডিজিটাল সিগন্যাল প্রসেসিং সিস্টেমের সুবিধাগুলি প্রকাশিত হয়ঃ

1: ভাল নমনীয়তা: যখন প্রক্রিয়াকরণ পদ্ধতি এবং পরামিতিগুলি পরিবর্তন হয়, তখন শুধু সফটওয়্যার ডিজাইন পরিবর্তন করে সংশ্লিষ্ট

2: উচ্চ নির্ভুলতা: সংকেত প্রক্রিয়াকরণ সিস্টেম এ / ডি রূপান্তর বিট সংখ্যা, প্রসেসর শব্দ দৈর্ঘ্য এবং উপযুক্ত অ্যালগরিদম দ্বার

3: ভাল নির্ভরযোগ্যতা: পরিবেশের তাপমাত্রা, আর্দ্রতা, শব্দ এবং ইলেক্ট্রোম্যাগনেটিক ক্ষেত্রের হস্তক্ষেপের দ্বার

4: ব্যাপক স্কেল ইন্টিগ্রেশন: সেমিকন্ডাক্টর ইন্টিগ্রেটেড সার্কিট প্রযুক্তির উন্নয়নের সাথে, ডিজিটাল সার্কিটের ইন্টিগ্রেশন উচ্চ হতে পারে, ছোট

অপারেটিং প্যানেল নির্দেশাবলী

কী এবং সূচক বৈশিষ্ট্য বিবরণ

স্ট্যাটেস মনিটরিং মোডটি বেশিরভাগ ক্ষেত্রে অপারেটিং কীবোর্ডের কাজের মোড, যে কোনও ক্ষেত্রে, যতক্ষণ পর্যন্ত কোনও কী ইনপুট ছাড়া 1 মিনিট, অপা

কীবোর্ডের কাজের মোড এবং অবস্থা প্রদর্শন করুন

অপারেটিং কীবোর্ড প্রদর্শনের বিষয়বস্তু এবং নির্দেশাবলী গ্রহণের উপর নির্ভর করে পাঁচটি কাজের মোডে বিভক্
অবস্থা পর্যবেক্ষণ মোড (30.303)
2, পর্যবেক্ষণ প্যারামিটার দেখুন মোড (ডি-XXX) এই মোডে, টিপুন ▲ /▼ কী পর্যবেক্ষণ প্রয়োজনীয় অবস্থা নির্বাচন করতে পারেন
3, ফাংশনাল প্যারামিটার দেখুন পরিবর্তন মোড (F-XXX) এই মোডে, টিপুন ▲/▼ কী বা SH IFT কী সঙ্গে দেখা বা পরিবর্তন প্রয়োজনীয় ফাংশনাল প্যারামিটার নির
4. ফাংশনাল প্যারামিটার মোড পরিবর্তন করা উচিত।
ডিজিটাল সেটিং ফ্রিকোয়েন্সি পরিবর্তনের জন্য মোড, শুধুমাত্র যখন কীবোর্ড প্যানেলের উপরে এবং নিচে উত্তাপ নিয়ন্ত্

অপারেটিং কীবোর্ড ব্যবহার

পর্যবেক্ষণ প্যারামিটার দেখুন:
কাজের ডিসি ভোল্টেজ পর্যবেক্ষণ করুন (D_XXX কে D_230 এ পরিবর্তন করুন, কাজের ডিসি ভোল্টেজ দেখুন) "PRG" কী টিপুন, "পর্যবেক্ষণ প্যারামিটার দেখার মোড" এবং "ফাংশনাল প্যারামিটার যখন কীবোর্ড ডি-২৩২ প্রদর্শন করে, তখন ডি-২৩০ প্রদর্শিত না হওয়া পর্যন্ত "কমানো কী▼" টিপুন এবং যখন কীবোর্ডের "ফাংশন/ডেটা কী FUNC/D ATA" টিপুন এবং প্যানেলটি ডিসি ওয়ার্কিং ভোল্টেজ প্রদর্শন করে

২,ওয়ার্কিং তাপমাত্রা পর্যবেক্ষণ করুন (D_XXX কে D_231 এ পরিবর্তন করুন, ওয়ার্কিং রেডিয়েটর তাপমাত্রা দেখুন) "PRG" কী চাপুন, "মনিটরিং প্যারামিটার দেখার মোড" এবং "ফাংশনাল প যখন কীবোর্ড ডি-২৩২ প্রদর্শন করে, তখন ডি-২৩১ প্রদর্শিত হওয়া পর্যন্ত "হ্রাস কী▼" টিপুন, কীবোর্ডের "ফাংশন / ডেটা কী / ডেটা" টিপুন, প্যানেলটি কাজের রেডিয়েট (বিভিন্ন কাজের ক্ষেত্রে এই তাপমাত্রা মান ভিন্ন হতে পারে)

ফাংশনাল প্যারামিটার পরিবর্তন:
A:তাপমাত্রা সুরক্ষার মান পরিবর্তন (F_XXX কে F_024 এ পরিবর্তন করুন এবং তাপমাত্রা সুরক্ষার মান 85 ডিগ্রি পরিবর্তন করু
"PRG" কীটি চাপুন, "Monitoring Parameter View Mode" এবং "Functional Parameter View Modified Mode" এর মধ্যে একটি কাজের মোড নির্বাচন করতে পারেন।
যখন কীবোর্ড F-000 প্রদর্শন করে, তখন কীবোর্ডের "SHIFT কী" একবার টিপুন, প্যানেলটি শেষ বিট ফ্ল্যাশিং প্রদর্শন করে, F-004 প্রদর্শিত না হওয়া পর্যন্ত "বৃদ্ধিশীল কী ▲" টিপুন, আবার কীবোর্ডের "SHIFT কী" টিপুন, প্যানেলের শেষ দ্বিতীয় ডিজিটাল টিউব ফ্ল্যাশিং "বৃদ্ধিশীল কী কীবোর্ডের "সিফট কী SHIFT" দ্বিতীয়বার টিপুন, তারপর অন্তিম দ্বিতীয় ডিজিটাল টিউব ফ্ল্যাশ করে, 00850 উপস্থিত না হওয়া পর্যন্ত "ক্রমবর্ধমান কী▲" টিপুন, "ফাংশন / ডেটা কী FUNC / DA

B:নিম্ন ভোল্টেজ কম ভোল্টেজ মান পরিবর্তন (F_XXX F_022 পরিবর্তন করুন, নিম্ন ভোল্টেজ সুরক্ষা মান 310V পরিবর্তন করুন)

"PRG" কীটি চাপুন, "Monitoring Parameter View Mode" এবং "Functional Parameter View Modified Mode" এর মধ্যে একটি কাজের মোড নির্বাচন করতে পারেন।

যখন কীবোর্ড F-000 প্রদর্শন করে, তখন কীবোর্ডের "SHIFT কী" একবার টিপুন, প্যানেলটি শেষ বিট ফ্ল্যাশিং প্রদর্শন করে, F-002 প্রদর্শন না হওয়া পর্যন্ত "ক্রমবর্ধমান কী ▲" টিপুন, আবার কীবোর্ডের "SHIFT কী" টিপুন, প্যানেলের অন্তিম দ্বিতীয় ডিজিটাল টিউব ফ্ল্যাশিং করে, F-022 প্রদর্শন না হওয়া পর্যন্ত "ক্রমবর্ধমান কী ▲" টিপুন, "ফাংশন / ডেটা কী / ডেটা" টিপুন, প্যানেল প্রদর্শন করেঃ 00350, তার

ফ্রিকোয়েন্সি সেন্সর হিটার সঠিকভাবে চালু করার পর, নিম্নলিখিত পরামিতিগুলি পরীক্ষা করুন:

ওয়ার্কিং ভোল্টেজ স্বাভাবিক কিনা, 380VAC ইনপুট সাধারণত 540V হয়;

রেডিয়েটর তাপমাত্রা স্বাভাবিক কিনা, রেডিয়েটর সাধারণত কাজের পরিবেশের তাপমাত্রার কাছাকাছি যখন বিদ ফ্রিকোয়েন্সি সেন্সর হিটার প্যানেল প্রদর্শন করে যে সূচক স্বাভাবিক কিনা, ত্রুটি সূচক উজ্জ্বল কিনা;

যদি উপরের ব্যতিক্রম থাকে, তাহলে এই নির্দেশাবলীর সাথে সামঞ্জস্য করার জন্য নির্দিষ্ট বৈশিষ্ট্যের নির্দেশাবলী দে

কয়েল পরামিতি:

20KW：

উচ্চ তাপমাত্রা লাইন: 10 মিমি 2 এর বেশি, 250-300uH (লাইন দৈর্ঘ্য প্রায় 50 মিটার) (পাওয়ার ওয়ার্কিং বর্তমান 25-30A)
30KW：

উচ্চ তাপমাত্রা লাইন: 16 মিমি 2 এবং তার বেশি, 180-200uH (লাইন দৈর্ঘ্য প্রায় 39 মিটার) (পাওয়ার ওয়ার্কিং বর্তমান 40-45A)
40KW：

উচ্চ তাপমাত্রা লাইন: 20 মিমি 2 এবং বেশি, ইন্ডাক্টর পরিমাণ 160-190uH (লাইন দৈর্ঘ্য প্রায় 32 মিটার) (পাওয়ার ওয়ার্কিং বর্তমান 55-60A)
50KW：

উচ্চ তাপমাত্রা লাইন: 25mm2 এবং তার বেশি, ইন্ডাক্টিভ পরিমাণ 140-160uH (লাইন দৈর্ঘ্য প্রায় 28 মিটার) (পাওয়ার ওয়ার্কিং বর্তমান 70-75A)
60KW:

মেডার প্যাক উচ্চ তাপমাত্রা লাইন: 32 মিমি 2 এর বেশি (দুটি মূল 16 বর্গ ব্যবহার করার পরামর্শ দেওয়া হয়, প্রতিটি প্রায় 30 মিটার প্রতিটি), প্রেরণাদায়

ব্যাখ্যা: উপরোক্ত ইন্ডাক্টিভ পরিমাণ রেফারেন্স মান, প্রকৃত সময় কাজের বর্তমান এবং প্রদর্শন ফ্রিকোয়েন্সি
দ্রষ্টব্য: কয়েলটি পাইপলাইন চারপাশে 20mm-25mm এর চেয়ে বেশি তুলা বেধ

সংস্করণ পরিবর্তনের সাথে সাথে নির্দিষ্ট, একটি সূক্ষ্ম জুটিং থাকতে পারে, আমাদের কোম্পানির প্রযুক্ত
